オーディオ評価システム Audio Evaluation System

Pop Noise 自動検出装置 TM-895 Pop Noise automatic detection device
概要Outline

オーディオ製品の電源ON/OFF時や機能切替時に発生するポップノイズを8チャンネル同時に自動検出する装置です。
オーディオ出力信号のポジ、ネガ信号（無音）を接続し、ポップノイズの+Peakと-Peakを検出します。
また、制御コンピュータとの接続はイーサネット（LAN）を採用しています。

This device automatically detects pop noise that occurs when an audio product is turned on/off or when its functions are switched, across eight channels simultaneously.The device connects positive and negative audio output signals (silence) and detects +Peak and -Peak pop noise.The device also uses Ethernet (LAN) for connection to the control computer.

装置外観

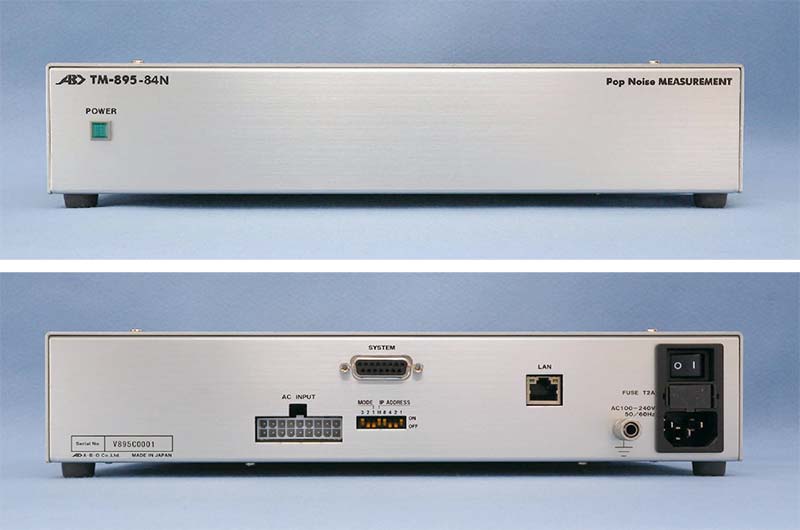

Apparatus appearance
W320 × H60 × D250 (mm)

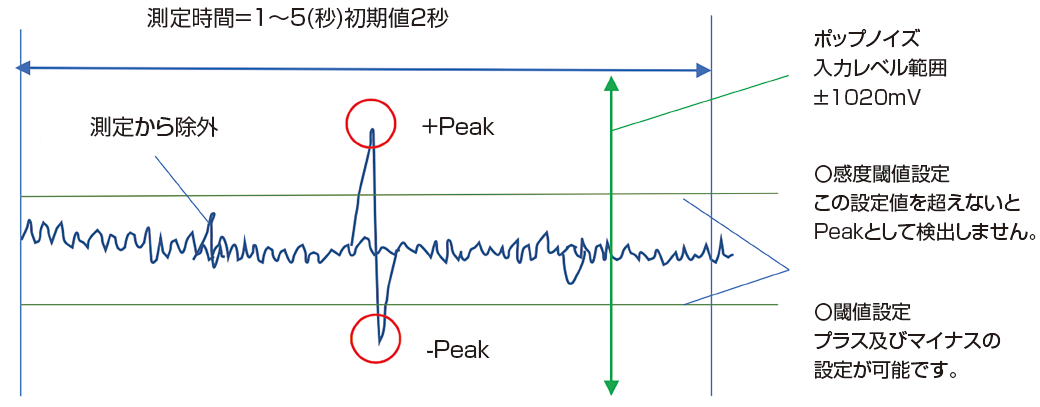

測定手法Measurement method

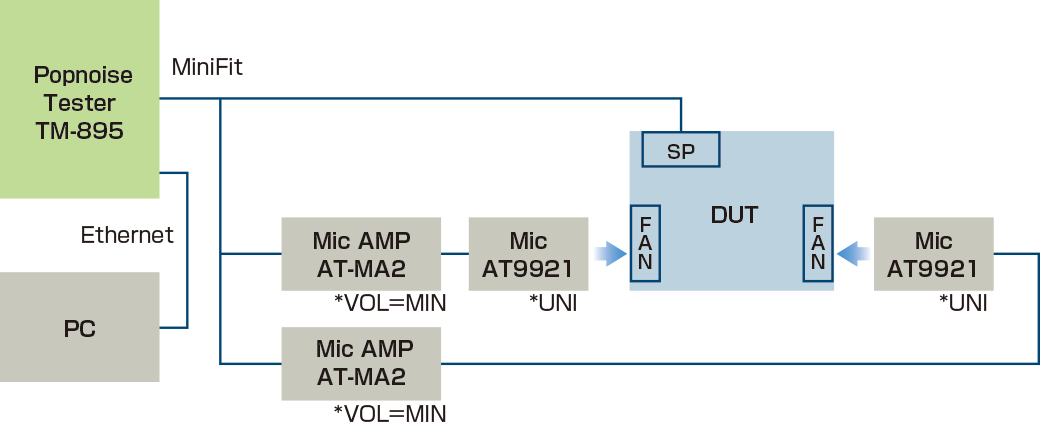

システム図System Diagram

周辺機器 Peripheral equipment

事例Example

当社周辺機器を用いた生産現場での信号分配例をご紹介いたします。
高額な信号発生器を複数台運用することなく複数の検査工程を用意することができ、
また、各周辺機器を外部から制御できるため、自動化された検査工程を構築できます。

We will introduce examples of signal distribution at production sites using our peripheral devices.
It is possible to prepare multiple inspection processes without operating multiple expensive signal generators,
and since each peripheral device can be controlled externally, it is possible to create automated inspection processes.

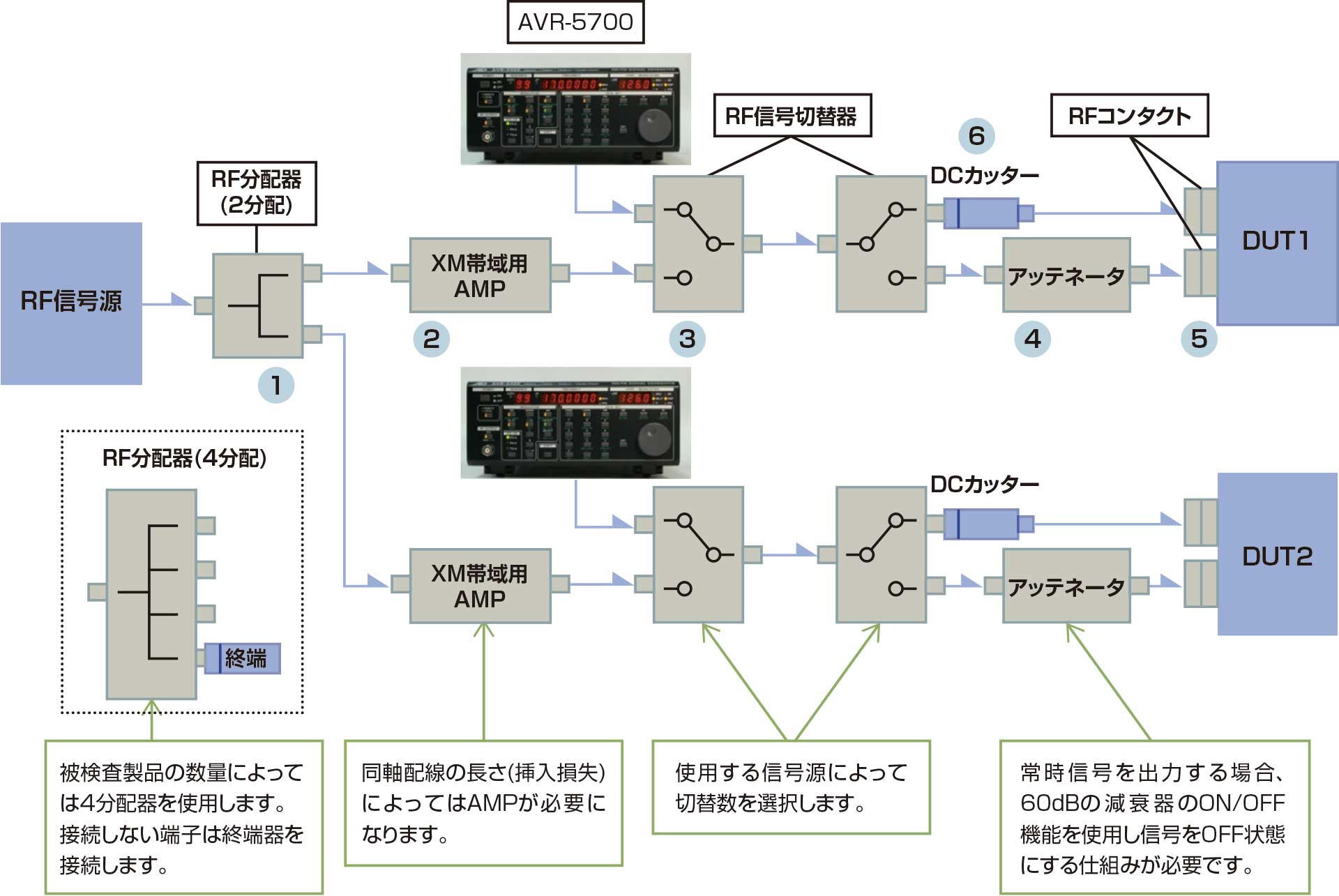

システム図System Diagram
  1. 1 分配器
    分配器

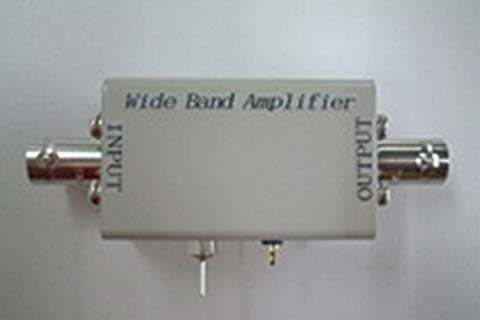

  2. 2 AMP
    2.5GHz帯域
    AMP2.5GHz帯域
  3. 3 信号切替器

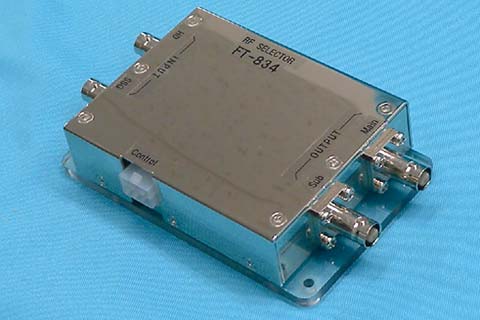

    tm-834
    TM-834
    信号切替器
    500k～2.5GHz

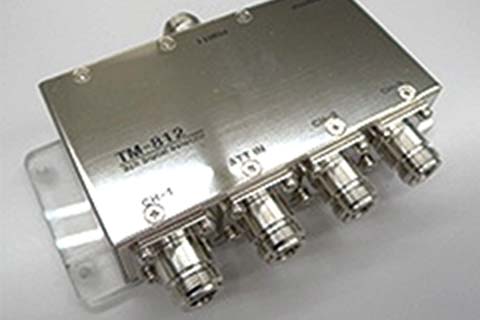

    tm-812
    TM-812
    信号切替器
    10MHz～2.5GHz
  4. 4 アッテネータ

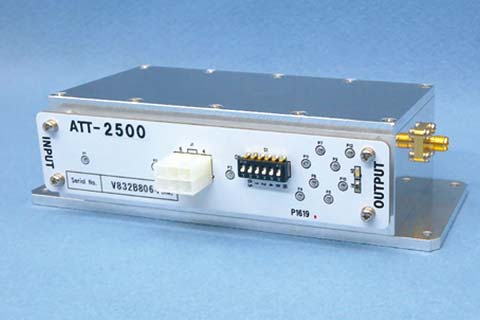

    att-2500
    ATT-2500　(50Ω)
    500k～2.5GHz
    減衰量
    60dB ON/OFFまたは0～31.5dB
    att-800

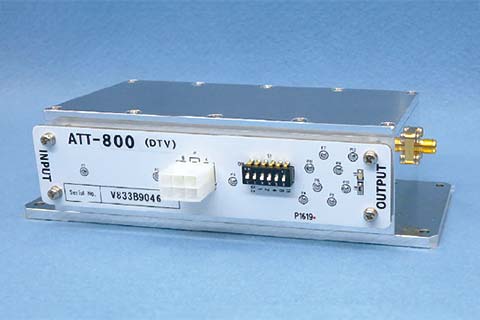

    ATT-800　(75Ω)
    400MHz～800MHz(DTV帯域)
    減衰量
    60dB ON/OFFまたは0～31.5dB
    tm-765
    TM-765　アッテネータ(50Ω)
    100kHz～2.4GHz
    減衰量 0～30dB
    1dB STEP
  5. 5 高周波コンタクトピン

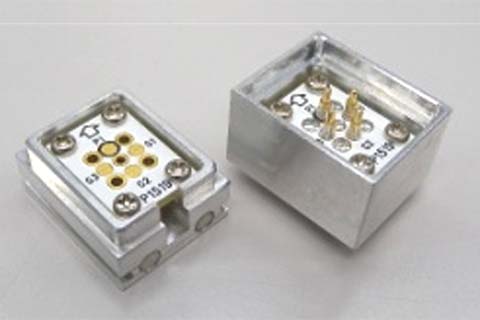

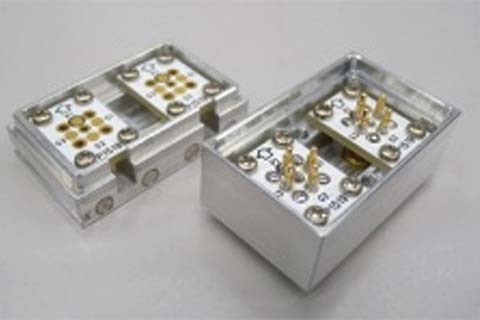

    adu-02set
    ADU-02SET
    2コマタイプ
    DC～2.5GHz
    adu-01set
    ADU-01SET
    1コマタイプ
    DC～2.5GHz
  6. 6 DCカッター
    tm-812
    ADC-225
    DC-blocking Capacitor
    DC～500MHz
    2.2μF
プログラマブル減衰器　TM-765 Programmable attenuator
100kHz-2.4GHz
TM-765は、高周波信号発生器の信号レベル調整に適したプログラマブル減衰器です。 TM-765 is programmable attenuator suitable for signal level adjustment of high frequency signal generator.
  1. ① 半導体スイッチ方式の減衰器を採用、長寿命を実現。
  2. ② 減衰量の相対管理に便利なRELATIVE表示ができます。
  3. ③ 減衰量はPC通信制御と手動操作の両方で設定できます。
  1. ① A long life is realized by adoption of the attenuator of semiconductor switch system.
  2. ② RELATIVE display convenient for relative management of attenuation can be performed.
  3. ③ Attenuation can be set up by both PC communication control and manual operation.

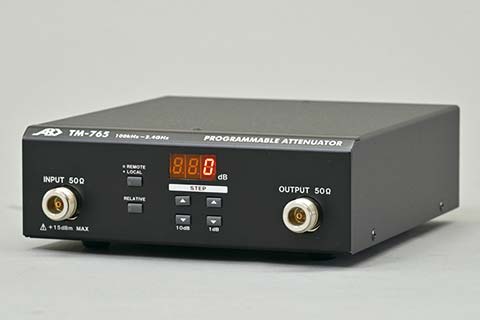

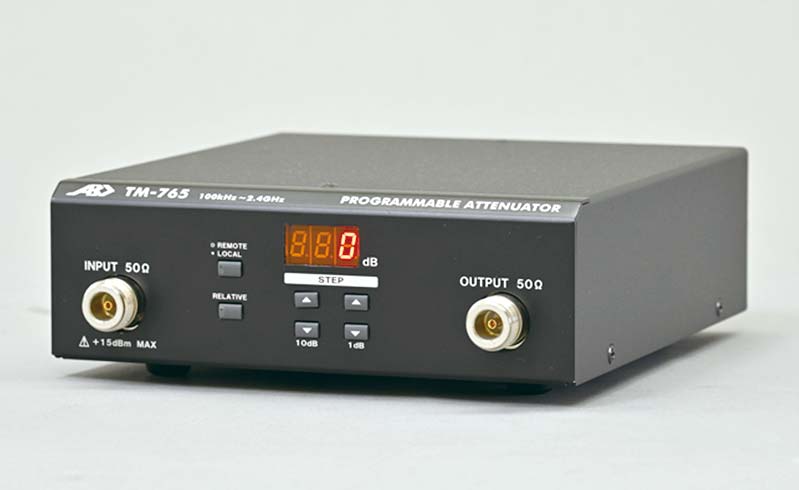

tm-765
■ Maximum attenuation
: 30dB
■ Interface
: RS-232C
■ Power requirement
: AC90V~240V 50/60Hz/dd>
■ Dimmension
: W170 × H55 × D185 (mm)
4ch⇔1ch双方向信号切換器　TM-766 4ch⇔1ch Bidirectional signal selector
10MHz-2.5GHz
TM-766は、4つの高周波信号から1つの高周波信号を選択できる 10MHz-2.5GHz帯信号切換器です。 4→1選択および1→4選択と双方向に使用でき、半導体スイッチを採用のため長寿命化がはかられています。 TM-766 is 10 MHz-2.5 GHz-band signal selector which can select one high frequency signal from four high frequency signals.
It can be used for both directions of 4->1 selection and 1->4 selection, and long operating life is achieved by adoption of semiconductor switch.

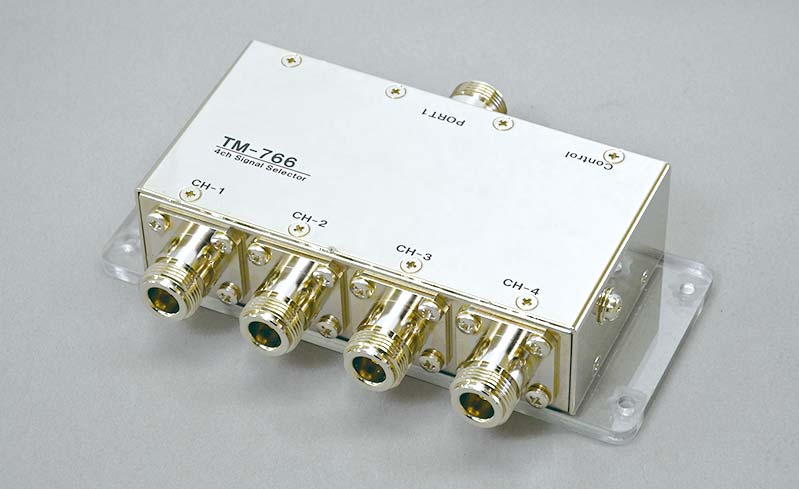

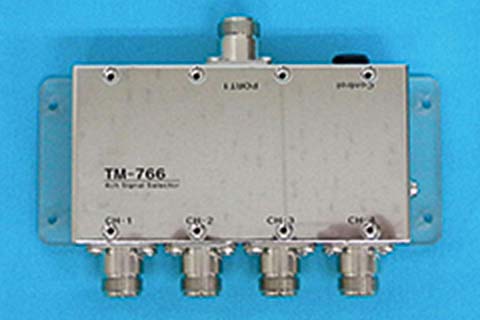

tm-766
■ Frequency range
: 50kHz-200MHz
■ Power requirement
: W75 × H31 × D63 (mm)
■ Power requirement
: W75 × H31 × D63 (mm)

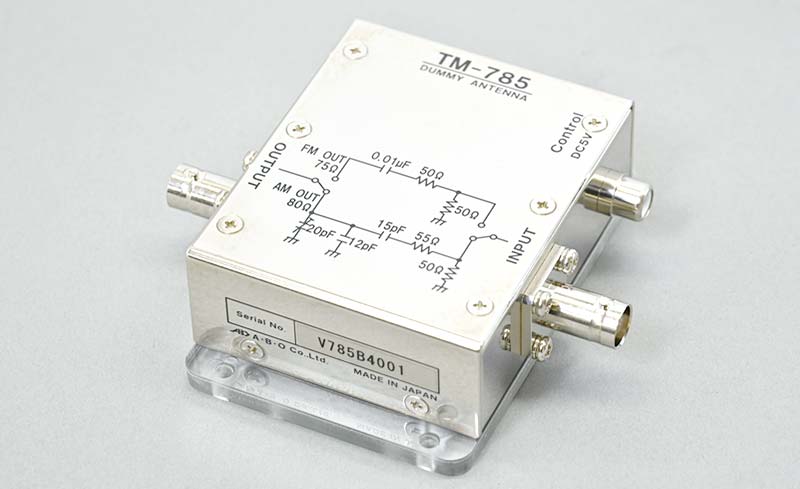

カーラジオ用AM/FMダミーアンテナ　TM-785 AM/FM dummy antenna for car radios
TM-785は当社製AM/FM Signal Generatorに最適なアクセサリです。
カーチューナ及びウエザー受信機などの検査に最適な生産工程向けのダミーアンテナです。
JIS、IEC、IHF規格に準拠。 TM-785 is the optimal accessories for AM/FM Signal Generator of our company manufacture. It is dummy antenna for the optimal production processes for the inspection of car tuner, weather receiver, etc. It is based on JIS, IEC, and IHF standard practice.
tm-785
■ Frequency range
: 50kHz-200MHz
■ Power requirement
: W75 × H31 × D63 (mm)

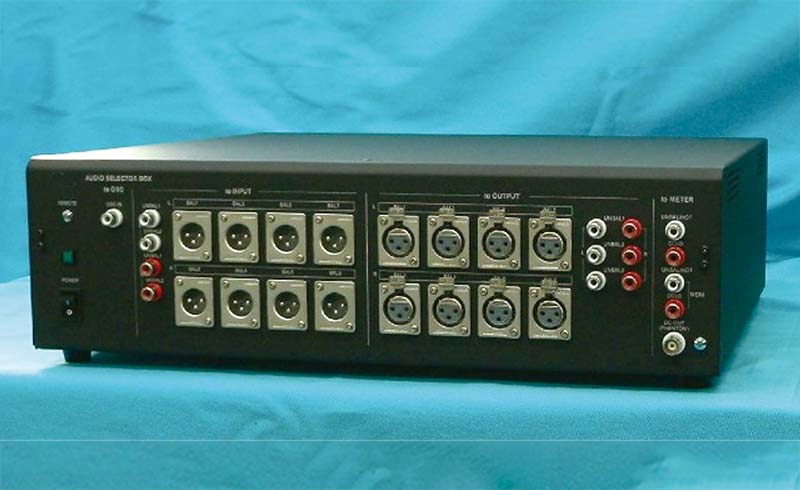

オーディオセレクターボックス TM-818　 AUDIO SELECTOR BOX
TM-818は複数のオーディオ信号をオーディオアナライザに接続するための信号切替器です。
測定する機器に合わせてカスタマイズいたします。 TM-818 is a signal switcher for connecting multiple audio signals to an audio analyzer.
We will customize it according to the equipment to be measured.
tm-818
■ Dimmension
: W430 × H120 × D380 (mm)
